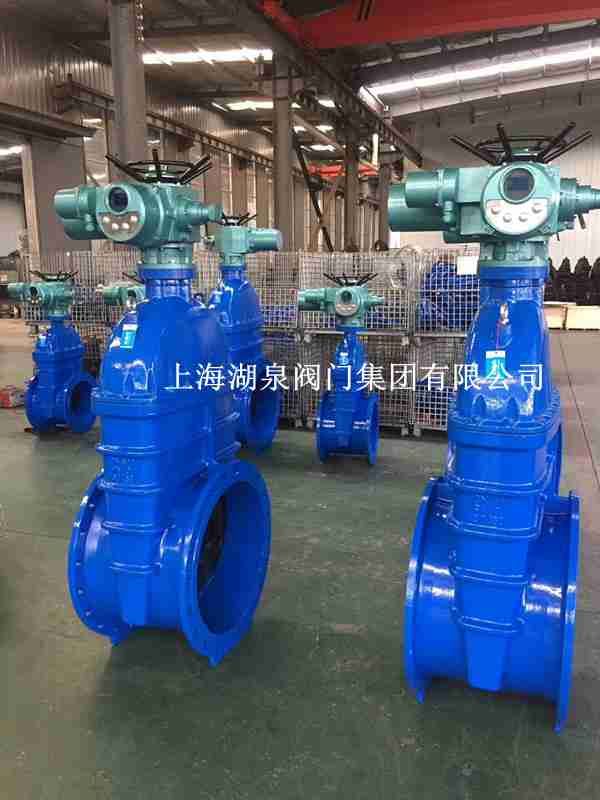

有電動閘閥圖片、電動閘閥工作原理圖嗎，下面給大家闡述一下上海湖泉閥門電動閘閥就是用電動執行器控制的電動閘閥,我公司的電動閘閥實現閘閥90度以內旋控制管道流體通斷；，實現閥板上下動作控制管道流體通斷。通常在自動化程度較高的設備上配套使用,本閥水平按裝調節精度。
1、電動閘閥關閉時：
電動閘閥的密封面可以只依靠介質壓力來密封，就是依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是電動閘閥的自密封原理。大部分電動閘閥是采用強制密封的，即電動閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性能。
2、電動閘閥開啟時：
當閘板提升高度等于閥門通徑的1：1倍時，流體的通道基本完全暢通，但電動閘閥在運行時，此位置是無法監視的。在實際使用時，電動閘閥的最大開啟是以閥桿的頂點作為標志，即開不動的位置， 作為它的全開位置。為考慮溫度變化因而出現的鎖死現象，所以通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。因此，電動閥門的全開位置，按閘板的位置 （即行程）來確定。

上海湖泉閥門電動閘板閥一般由電動電動執行器和閘板閥相互連接，歷經安裝調節后變成電動閥。電動閥應用電磁能做為驅動力來接入電動電動執行器驅動器閘板閥，保持閘板閥的電源開關、調整姿勢。進而超過對管路物質的電源開關或者調整目地。電動閘板閥關鍵由閘板閥和電動電動執行器兩一部分構成，電裝選用電動電動執行器。其輸出軸選用閥桿螺帽式聯接方式，接手法蘭尺寸，推動閥桿左右健身運動。進而驅動器閥桿推動閘板做升高和降低的勻速直線運動，以超過打開和關掉閘板閥的目地電動閘板閥。

有電動閘閥圖片、電動閘閥工作原理圖嗎1、2接通時，電動閘閥打開，同時保持4、5形成回路，反饋電動閥開到位信號；1、3接通時，電動閘閥關閉，同時保持4、6形成回路，反饋電動閥關到位信號。調節式六線制電動閥的六個接線端子功能為：1、2為電動驅動控制，可接AC220V或DC24V電源電壓（如需380V電壓則另外說明）。3、4為輸入信號控制，可接收4-20mA電流信號或0-10V電壓信號。5、6為輸出信號反饋控制，可相應的反饋4-20mA電流信號或0-10V電壓信號，便于遠程操作控制。

上海湖泉閥門集團有限公司礦用電動閘閥防爆型防護等級為：IP68,礦用防爆電動閘閥適用于煤礦,易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。湖泉閥門電動閘閥簡單地說就是用電動執行器控制閘閥,從而實現閘閥的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閘閥。以電動執行器的不同，分為普通開關型，防爆型和整體型，整體型又分為整體調節型，整體防爆型和整體防爆調節型。（如果是防爆型電動閘閥，請告知我們具體防爆等級，及使用工況，以便我公司為你正確選型）。

上海湖泉閥門集團有限公司電動閘閥電動執行器工作原理
電動閘閥電動執行器由電動機驅動，通過蝸輪蝸桿減速，帶動空心輸出軸轉動。在該減速箱中，具有手動/自動機構（手動機構可獨立進行操作）。當切換手柄處于手動位置時，操作手輪，帶動空心輸出軸轉動。當電動操作執行器時，手動機構處于斷開狀態，由電動及驅動空心輸出軸。
 多轉式智能型電動執行器的智能控制器，通過時光科技有限公司的專用控制語言QMCL（快速運動控制語言）進行編程，從而控制電動執行器中的交流異步電機運轉，從而達到所需要的機械運動。多轉式智能型電動執行器采用非侵入式設計，通過手持式遙控器即可對執行機構的參數、功能進行修正或組態設置。
