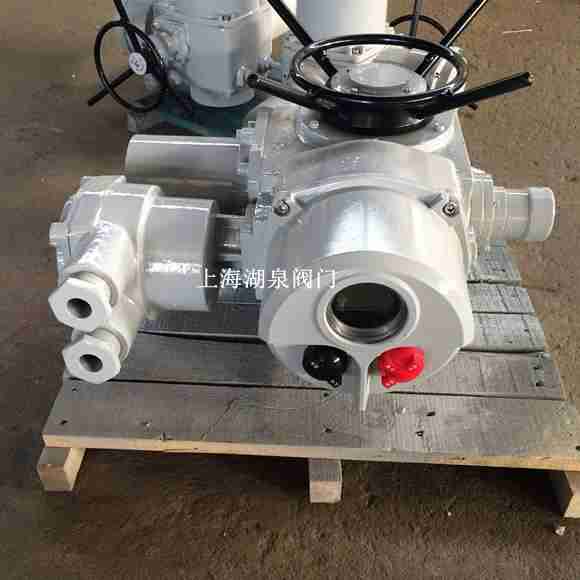

上海湖泉閥門有限公司電動閘閥電動裝置結構圖，我公司電動閘閥電動裝置又稱為電動執行器,是一種自動控制領域的常用機電一體化設備(器件),它是在不同行業領域的稱謂,在工業管道閥門行業稱之為閥門電動裝置,它是自動化儀表三大組成部分(檢測設備、調節設備和執行設備)中的執行設備,主要是對一些設備和裝置進行自動操作,控制其開關和調節代替人工作業,按動力類型可分為氣動、液動、電動、電液動等幾類；按運動形式可分為直行程、角行程、回轉型（多轉式）等幾類。由于用電做為動力有其它幾類介質不可比擬的優勢，所以電動閘閥電動裝置近年來發展最快，應用面較廣。

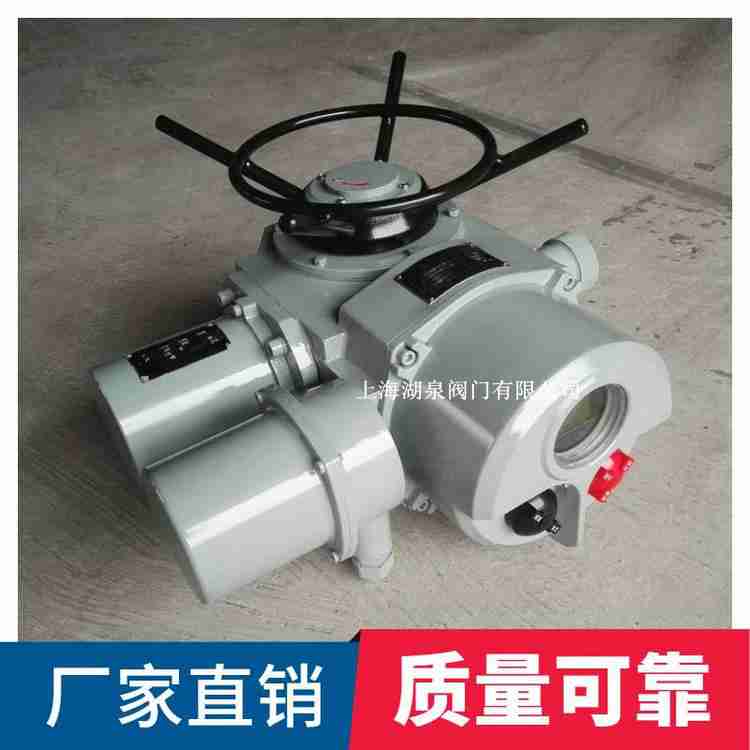

電動閘閥電動裝置由六個部分組成，即電機、減速器、控制機構、手-電動切換機構、手輪部件及電氣部分。
1、電動機:采用戶外型三相異步電動機,該電機為短時工作制,額定持續工作時間為10分鐘。
2、控制機構：由轉矩控制機構、行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示。
3、手-電動切換裝置：為半自動切換，電動轉變?yōu)槭謩?dòng)操作需板動切換手柄，而由手動轉變?yōu)殡妱?dòng)系自動進行（需板動切換手柄）。
4、手輪部件：由手輪和手動軸組成，供安裝調試和處理故障等需要手動時使用。

電動閘閥電動裝置的特點：
重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲*的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。水
精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

電動閘閥電動裝置應依據以下內容正確選擇：
 1、操作力矩：操作力矩是選擇閥門電動裝置的最主要的參數。電動裝置的輸出力矩應為閥門操作最大力矩的1.2～1.5倍。
 2、操作推力：閥門電動裝置的主機結構有兩種，一種是不配置推力盤的，此時直接輸出力矩；另一種是配置有推力盤的，此時輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。
 3、輸出軸轉動圈數：閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，按M=H/ZS計算（式中：M為電動裝置應滿足的總轉動圈數；H為閥門的開啟高度，mm；S為閥桿傳動螺紋的螺距，mm；Z為閥桿螺紋頭數。）
 4、閥桿直徑：對于多回轉類的明桿閥門來說，如果電動裝置允許通過的最大閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對于部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。
 5、輸出轉速：閥門的啟、閉速度快，易產生水擊現象。因此，應根據不同的使用條件，選擇恰當?shù)膯ⅰ㈤]速度。
 6、安裝、連接方式：電動裝置的安裝方式有垂直安裝、水平安裝、落地安裝；連接方式為：推力盤；閥桿通過（明桿多回轉閥門）；暗桿多回轉；無推力盤；閥桿不通過；部分回轉電動裝置的用途很廣，是實現閥門程控、自控和遙控不可缺少的設備，其主要用在閉路閥門上。但不能忽視閥門電動裝置的特殊要求——必須能夠限定轉矩或軸向力。通常閥門電動裝置采用限制轉矩的連軸器。

電動閘閥電動裝置施工、安裝要點
1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
