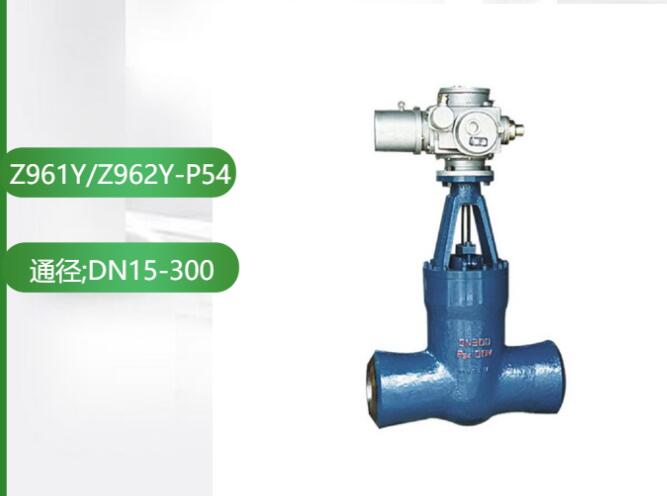

產品名稱：Z962Y-P54-140V DN150雙閘板楔形電動閘閥[ 2024-07-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z962Y-P54-140V DN150雙閘板楔形電動閘閥介紹

上海湖泉閥門集團有限公司Z962Y-P54-140V DN150雙閘板楔形電動閘閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，中道自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。高溫高壓電站閘閥其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

二、Z962Y-P54-140V DN150雙閘板楔形電動閘閥介紹

1、采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
3、閥座、閥瓣密封面采用鈷基硬質合金等離子噴焊而成。耐磨、抗擦傷性能好。
4、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
5、閥門的開啟和關閉由電動裝置來控制，電動裝置由專用電機、減速器、轉矩控制機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作。可根據用戶要求選配各種電動執行器配套。

三、Z962Y-P54-140V DN150雙閘板楔形電動閘閥介紹

型號	公稱通徑 DN （ mm ）	主要尺寸（ mm ）			重量（ kg ）
型號	公稱通徑 DN （ mm ）	L	D1	D2	重量（ kg ）
Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V	150	650	164	200	420
	175	750	186	223	526
	200	800	200	262	550
	225	850	233	282	595
	250	950	275	325	1210
	300	1200	312	380	2100
Z962H-250 Z960Y-250 Z962Y-P54140V Z962Y-P54140V	150	700	150	200	420
	175	750	175	223	530
	200	800	200	262	560
	225	850	220	282	600
	250	950	265	325	1220
	300	1194	305	380	2120
Z960Y-320 Z960Y-P57170V	150	700	150	200	615
	175	750	170	225	680
	200	800	200	262	695
	225	850	207	283	700
	250	950	250	325	1460
	300	1245	265	377	2650

主要外形尺寸、連接尺寸及重量

公稱壓力	公稱通徑 (mm)	標準值			參考值					電裝型號
公稱壓力	公稱通徑 (mm)	L	D1	D2	h	L1	H	H1	質量(Kg)	電裝型號
20 P54710	125	700	138	172	120	810	1124	147	305	DZW60
	150	700	164	200	135	810	928	140	406	DZW60
	175	750	187	222	160	830	1059	182	564	DZW90
	225	850	233	282	205	830	1059	182	574	DZW120
	250	900	275	330	230	870	1240	227	623	DZW180
P5410V	225	850	233	282	220	870	1240	227	629	DZW120
25	125	700	136	172	120	810	1064	170	400	DZW60
	150	705	158	198	135	830	1381	237	692	DZW90
	175	750	179	225	160	830	1381	237	655	DZW120
	225	850	221	282	205	870	1502	244	677	DZW180
	250	1050	265	334	230	870	1718	295	1714	DZW250
	300	1300	307	384	275	1170	1642	295	1668	DZW350

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值			參考值					電裝型號
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D1	D2	h	L1	H	H1	質量	電裝型號
25	350	1250	346	433	320	1170	2600	370	5530	DZW500
25	400	1384	416	516	370	1100	2890	410	5745	DZW800
P5414V	125	700	136	172	120	810	1064	170	400	DZW60
	150	70	158	198	135	870	1516	244	688	DZW90
	175	750	179	225	160	870	1506	237	653	DZW120
	225	850	221	278	205	870	1598	303	1316	DZW180
	250	1050	265	334	235	870	1875	302	1316	DZW250
	300	1300	307	284	275	1170	1642	300	1517	DZW350
	350	1250	346	433	320	1170	2600	370	5530	DZW500
	400	1384	416	516	370	1100	2890	410	5745	DZW80
32 P5417V	125	794	124	172	120	830	1318	214	768	DZW90
	150	914	164	198	135	870	1464	259	690	DZW120
	175	750	169	223	160	870	1518	256	1177	DZW120
	225	850	209	278	205	870	1580	303	1370	DZW250
	250	1270	255	334	235	1170	2420	363	3795	DZW350
	300	1400	306	406	275	1105	2500	370	4568	SMC-4
	350	1600	353	464	320	1100	2860	410	6440	DZW800
P5420V	125	794	120	172	120	830	1318	214	768	DZW90
	150	914	142	198	135	870	1484	264	908	DZW120
	175	960	163	223	160	870	1518	256	1216	DZW180
	225	850	201	278	205	870	1588	303	1388	DZW250
	250	1270	245	334	235	1170	2420	363	3973	DZW350
	300	1400	296	406	275	1100	2500	370	4672	DZW800
