產品名稱：電動球閥q941f-16c dn200（開關智型能調節型）[ 2023-08-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

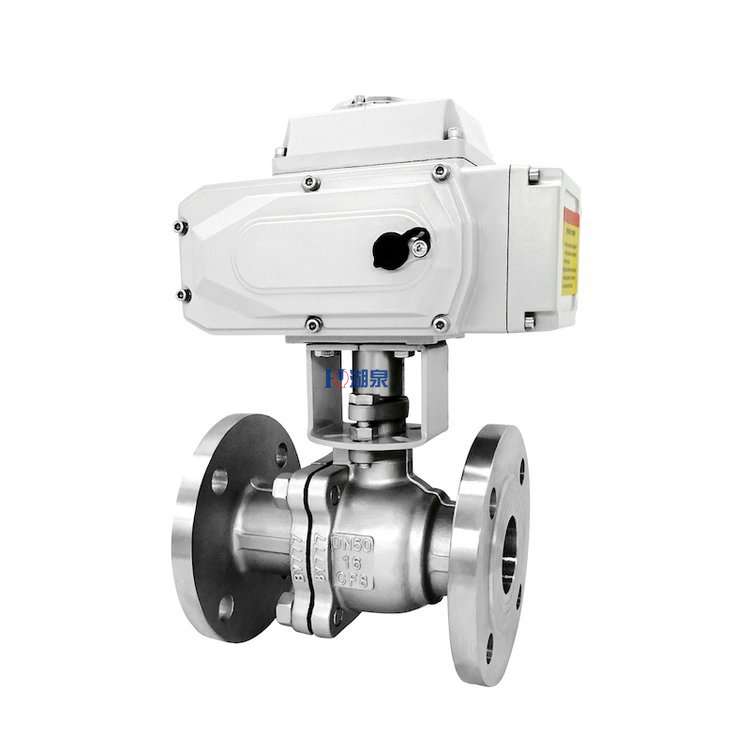

一、電動球閥q941f-16c dn200（開關智型能調節型）介紹

上海湖泉集團有限公司定制電動球閥Q941F-16C是一種轉角為90°的旋轉類球閥,采用角行程電動執行器(DSR、PSQ、HQ、DZW)及球閥閥體組成。,公稱壓力PN16~PN63、公稱尺寸DN15~DN300、適用溫度為-29~450℃,閥體材料有碳素鋼、不銹鋼和合金鋼。 Q941F、Q941Y 型PN16~PN63 電動球閥適用于兩位切斷、調節的場合，Q941F電動開關型球閥品牌供應商,為您提供電動球閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。電動開關球閥符合相關制造標準、歡迎來電咨詢、采購!

二、電動球閥q941f-16c dn200（開關智型能調節型）技術參數

公稱通徑DN(mm)	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃ -40～+350℃
泄漏量	0符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、特制PPL(高溫)

產品外形及結構尺寸

Q941F、Q941Y 型（PN16）型法蘭連接浮動硬密封電動球閥外形及結構尺寸
DN	L	D	H	H1	L0	重量 / kg
15	130	95	340	39	120	25
20	130	105	353	43	120	26
25	140	115	353	48	120	27
32	165	135	378	58	120	28
40	165	145	378	62.5	120	30
50	200	160	405	76	418	37
65	220	180	435	86	418	42
80	250	195	450	100	418	51
100	280	215	570	131	418	90
125	320	245	592	148	418	125
150	360	280	623	173	585	178
200	457	335	689	219	585	243
250	533	405	765	260	585	380
300	610	460	885	305	585	535
